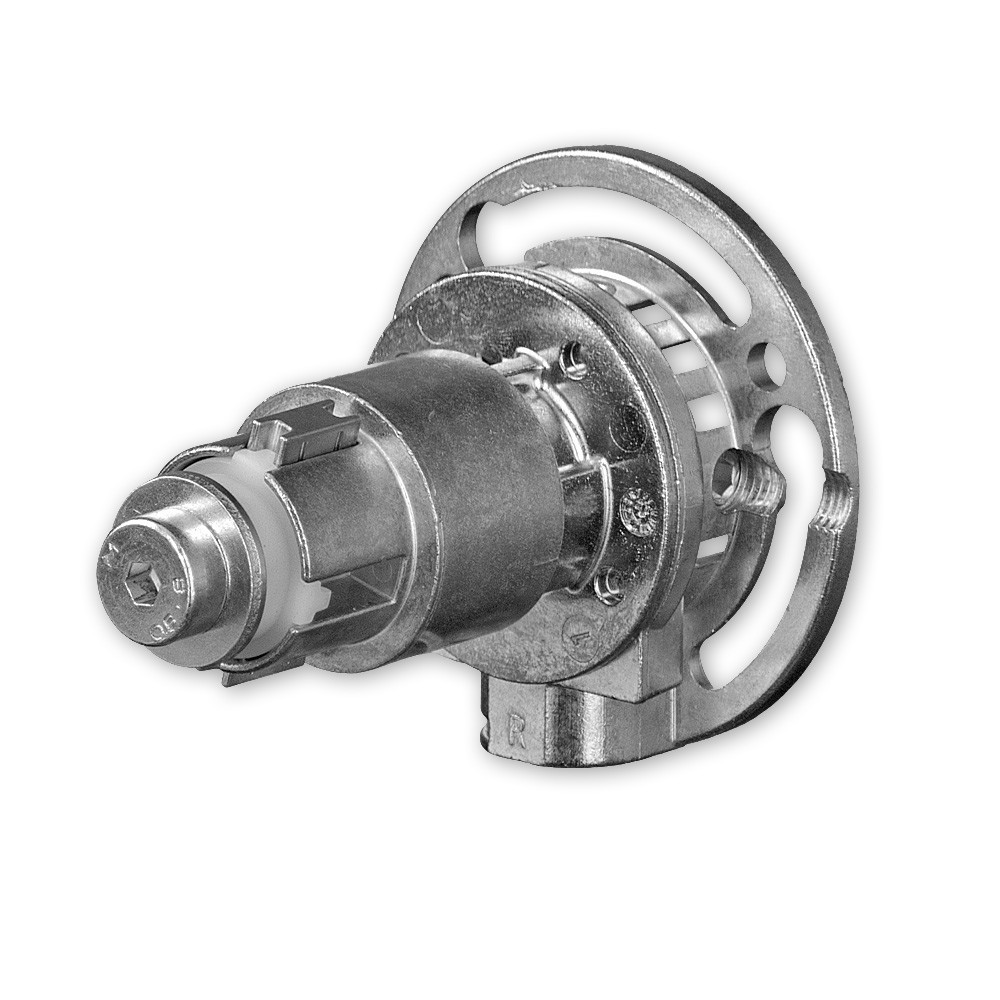

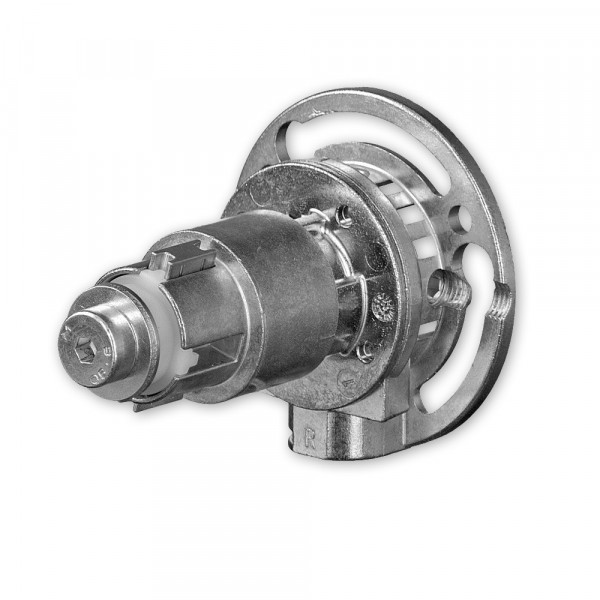

Kurbelgetriebe 3,6:1 für Rollläden mit Kurbelbedienung SELVE

Das SELVE Kurbelgetriebe 3,6:1 ist die ideale Lösung für die manuelle Bedienung von Rollläden mittels Kurbelstange. Es gewährleistet eine zuverlässige Kraftübertragung auf die Rollladenwelle und eignet sich sowohl für Neubauten als auch zur Modernisierung bestehender Rollladenanlagen.

Die robuste Bauweise, die integrierte Selbsthemmung sowie die flexible Montage auf der linken oder rechten Seite des Rollladenkastens ermöglichen eine komfortable, sichere und kontrollierte Bedienung des Rollladens.

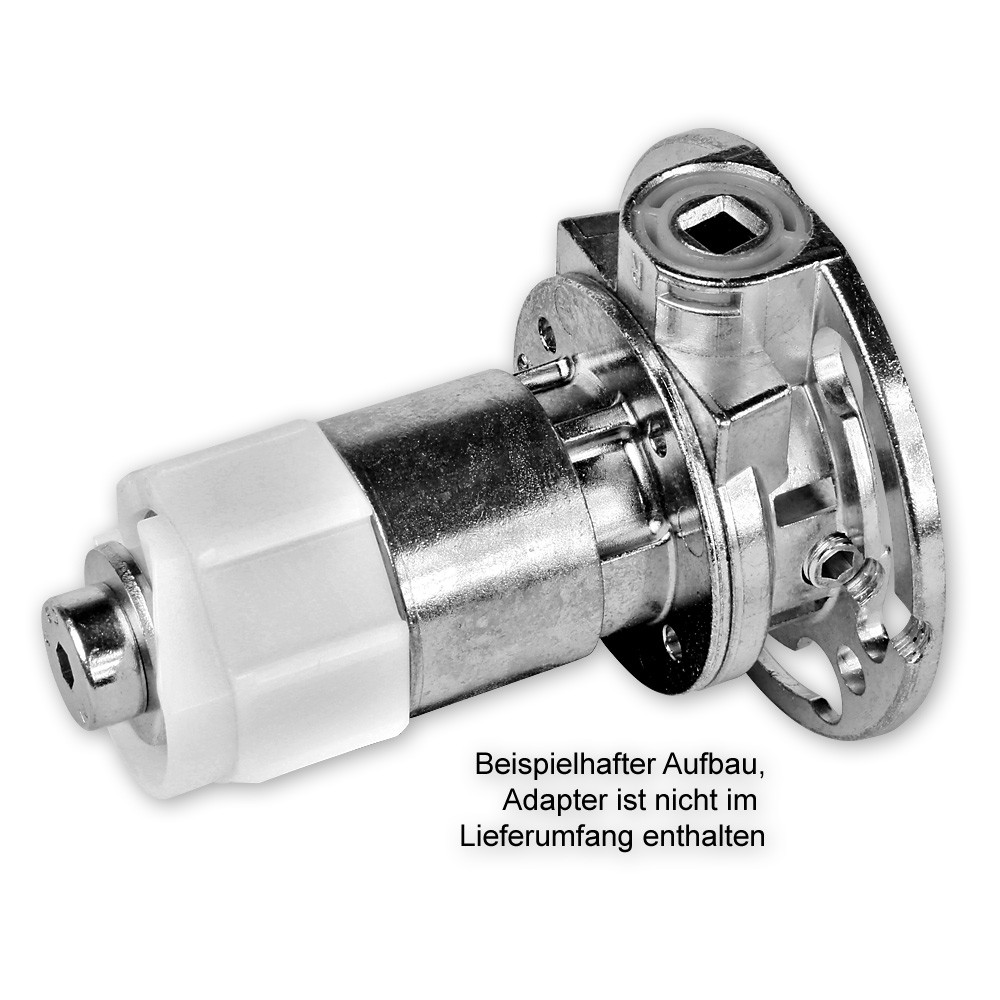

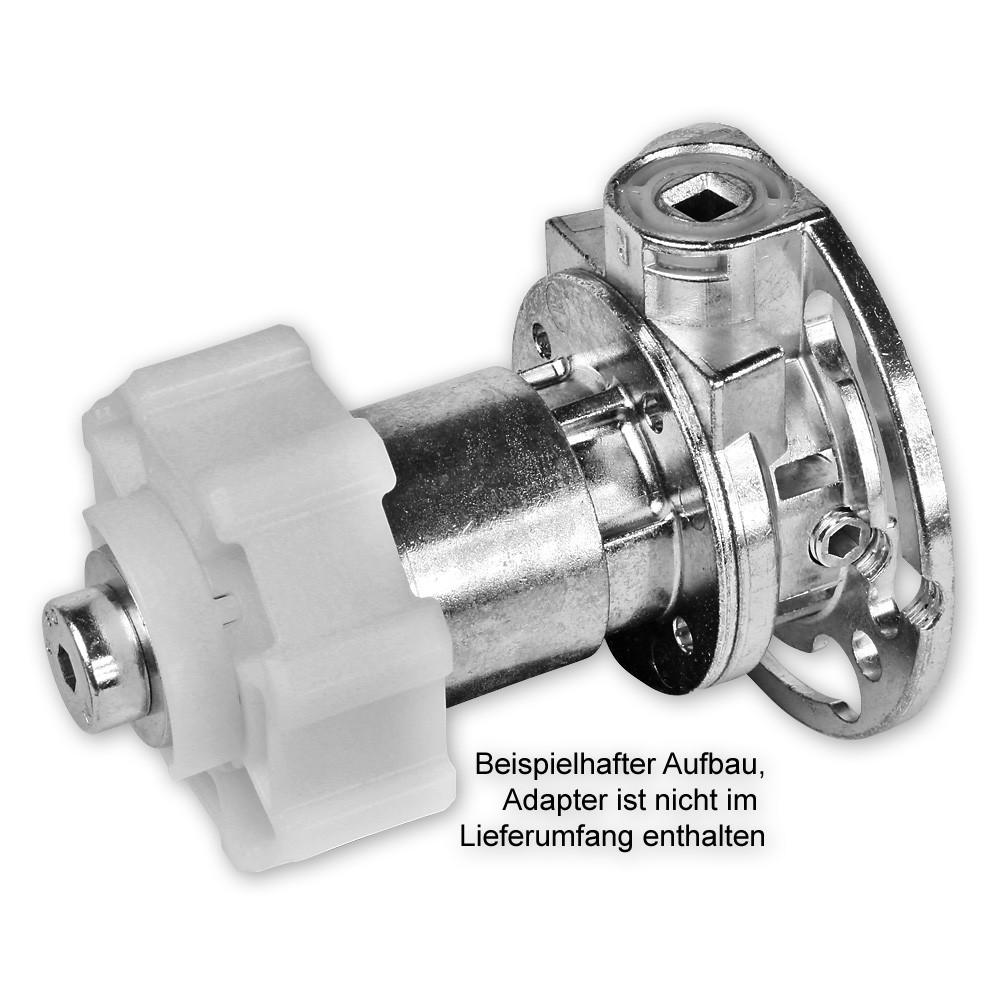

Für die Montage wird zusätzlich eine passende Kupplung benötigt. Die Auswahl erfolgt entsprechend der Schlüsselweite (SW) der verwendeten Rollladenwelle. Geeignete Kupplungen für SW 40 , SW 50- und SW 60-Achtkantwellen sind in unserem Sortiment erhältlich.

Bei einer Neuinstallation werden darüber hinaus ein Gelenklager mit Vierkantstab sowie eine passende Kurbelstange benötigt. Sämtliche Komponenten sind separat in unserem Sortiment erhältlich.

Kurbelgetriebe für die manuelle Rollladenbedienung

Zuverlässige Kraftübertragung per Kurbelstange

Das Kegelradgetriebe wird am Kopfstück des Rollladenkastens montiert und über das Gelenklager mit der Kurbelstange verbunden. Die Drehbewegung wird dabei zuverlässig auf die Kupplung und anschließend auf die Rollladenwelle übertragen. Für eine optimale Anpassung an die baulichen Gegebenheiten sind passende Gelenklager sowohl für den frontalen Einbau als auch für den Einbau von unten erhältlich.

Die Übersetzung von 3,6:1 sorgt für eine deutliche Kraftersparnis bei der Bedienung. Für eine Umdrehung der Rollladenwelle sind 3,6 Kurbelumdrehungen erforderlich. Dadurch lassen sich auch schwere Rollläden leichtgängig und komfortabel bewegen.

Selbsthemmung für sicheren Halt

Dank der integrierten Selbsthemmung bleibt der Rollladen in jeder gewünschten Position stehen. Ein unbeabsichtigtes Absinken des Behangs wird zuverlässig verhindert.

Flexible Montage für verschiedene Einbausituationen

Links- und Rechtseinbau möglich

Das Kurbelgetriebe kann sowohl auf der linken als auch auf der rechten Seite des Rolladenkastens montiert werden. Die gewünschte Drehrichtung wird über die Position der verwendeten Kupplung festgelegt.

Schraublose Befestigung bei passenden Kopfstücken

Bei Vorbauelementen mit 12-mm-Zapfen kann das Getriebe je nach Konstruktion ohne zusätzliche Verschraubung am Kopfstück befestigt werden. Dadurch wird die Montage vereinfacht.

Kompatibilität und Zubehör

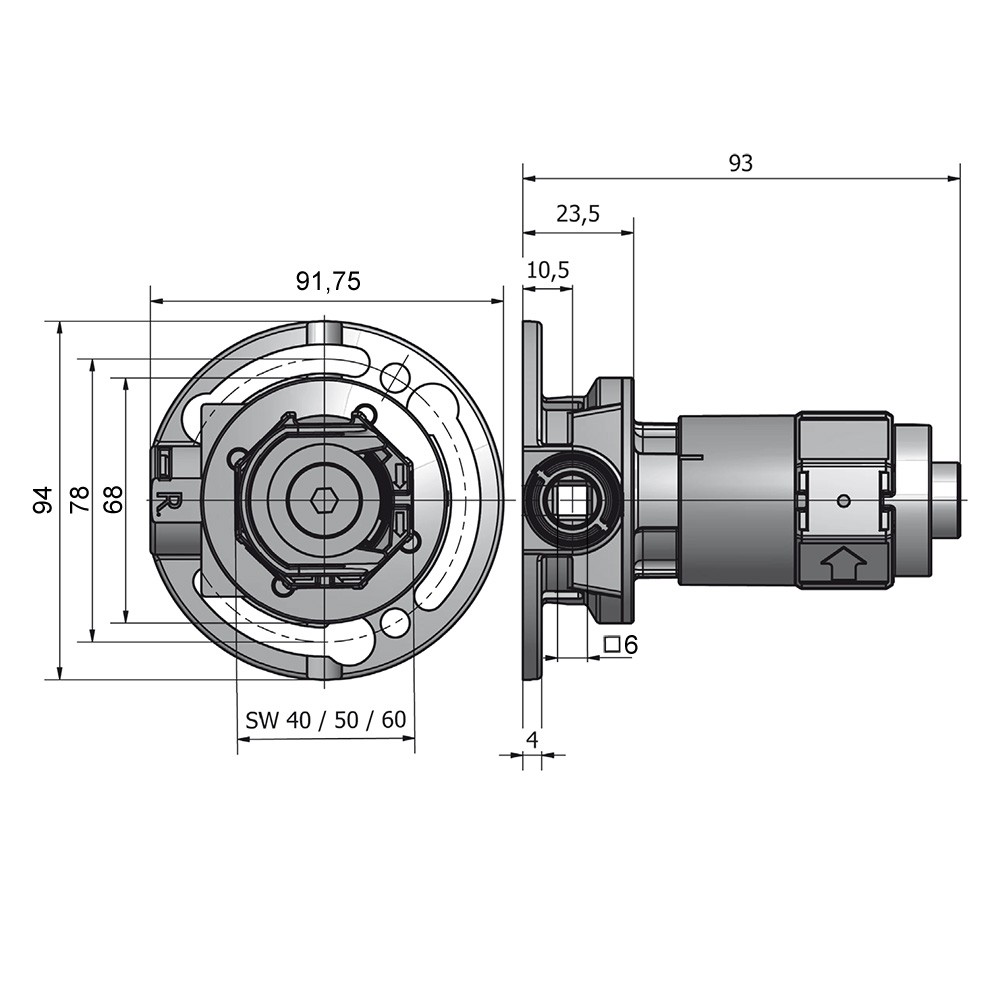

Passend für SW 40- SW 50- und SW 60 Achtkantwellen

Für den Betrieb ist zwingend eine passende Kupplung erforderlich. Das Getriebe kann mit SW 40-, SW 50- und SW 60-Rollladenwellen verwendet werden. Für SW 70 Wellen ist dieses Modell nicht geeignet.

Passendes Zubehör im Shop erhältlich

Für die vollständige Installation werden zusätzlich Kurbelstange, Gelenklager mit Vierkantstab sowie die passende Wellenkupplung benötigt. Alle erforderlichen Komponenten sind separat erhältlich.

Montagehinweise

Wichtige Hinweise zur Belastbarkeit

Das Kurbelgetriebe/Kegelradgetriebe ist für Rollladenbehänge bis maximal 27 kg bei Verwendung einer SW 40 Welle beziehungsweise bis maximal 20 kg bei Verwendung einer SW 60 Welle ausgelegt. Die zulässigen Gewichte sollten nicht überschritten werden. Für leichtere Rollladenbehänge finden Sie das Kurbelgetriebe 2,6:1 in unserem Sortiment.

Häufige Fragen zu SELVE Kurbelgetriebe 3,6:1

Benötige ich für das Kurbelgetriebe eine Kupplung?

Ja, für die Montage ist zwingend eine passende Kupplung für SW 40 oder SW 60 Achtkantwellen erforderlich. Ohne Kupplung kann das Getriebe nicht mit der Welle verbunden werden.

Kann das Kurbelgetriebe links und rechts eingebaut werden?

Ja, das Getriebe ist für beide Einbaurichtungen geeignet. Die Drehrichtung wird über die Montage der Kupplung festgelegt.

Für welche Rollladengewichte ist das Getriebe geeignet?

Bei SW 40 Wellen darf das Behanggewicht maximal 27 kg betragen. Bei SW 60 Wellen liegt die maximale Belastung bei 20 kg.

Was bedeutet die Übersetzung 3,6:1?

Die Übersetzung beschreibt das Verhältnis zwischen Kurbelbewegung und Wellenbewegung. Sie sorgt dafür, dass der Rollladen mit geringerem Kraftaufwand bedient werden kann.

Was bedeutet die Schlüsselweite bei Rollladenwellen?

Die Schlüsselweite bezeichnet bei Achtkantwellen den Abstand zwischen zwei gegenüberliegenden Flächen der Welle. Beispielsweise beträgt bei einer SW 40 Achtkantwelle dieser Abstand 40 mm. Angaben wie SW 40 oder SW 60 sind wichtig, damit Kupplungen, Walzenkapseln, Motoren und Lager exakt zur verwendeten Welle passen.

• Vertrieb: SELVE
• Fachhandelsqualität
• Speziell für den Einsatz von Kurbelstangen
• Erleichtert die Betätigung von schweren Behängen
• Einfache Montage
• Endbegrenzung über Freilauf
• Geeignet für Links- und Rechtseinbau
• Dank Selbsthemmung: Halt an jeder Position
• Optional: Kupplungen für SW 40, SW 50 oder SW 60 (nicht enthalten)
• Zubehör auch im Shop erhältlich
• 5 Jahre Garantie*¹ (gemäß unseren Bedingungen)
